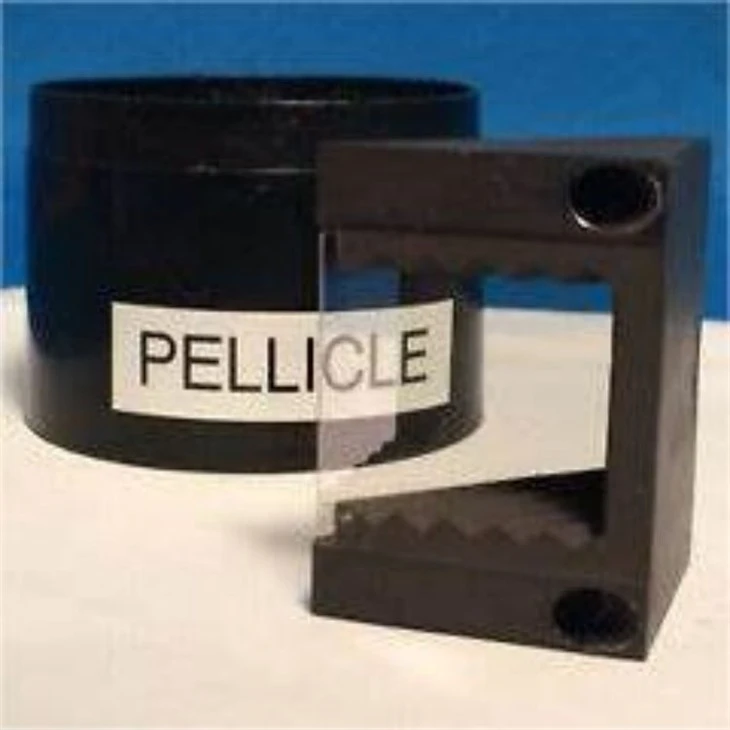

Pellicle Beam Splitters Pellicle Beam Splitter

Erinevalt traditsioonilistest klaaskiirejaoturitest kasutavad kimpkiirte jaoturites habrast 2-5 mikronit nitrotselluloosmembraani, mis on kaetud spetsiaalsete dielektrikutega ja venitatud üle metallraami. See ainulaadne üliõhuke disain pakub võrratuid eeliseid, sealhulgas ülilühikese impulsiga laserite minimaalne dispersioon, tühised kahekäigulised moonutused, laseri kahjustuse läved, mis ületavad 10 kW/cm2, ja peaaegu täiuslik lainefrondi kvaliteet pingevabast paigaldamisest. Lisaks ei mõjuta pelliikleid vibratsioon ega termiline lääts. Ideaalsed kõrgtehnoloogiliste laserrakenduste jaoks teadusuuringutes, meditsiinis, tööstuses ja kaitsevaldkonnas. Peegelkiirejagajad nihutavad lasertehnoloogia piire tänu oma tugevale, kuid haprale konstruktsioonile.



Avage uue taseme laserjõudlus revolutsioonilise pelliiklikiirejaoturi abil, millel on nüüd meie seni kõige õhem 2-mikroniline nitrotselluloosmembraan, mis tagab erakordse 20 kW/cm2 laserkahjustuse läve ja tühise hajuvuse isegi femtosekundiliste impulsside korral. Meie patenteeritud kinnitustehnoloogia säilitab veatu lainefrondi kvaliteedi kogu 90 mm läbipaistva ava ilma moonutusteta. Valmistatud ülima täpsusega, et isoleerida teie kiir vibratsiooni, termiliste läätsede ja kahekäiguliste artefaktide eest, esindab meie kiibikiirejaotur laserkiire jagamise innovatsiooni tippu. Kui oluline on ületamatu täpsus, usaldage eksperte ja täiustage oma lasersüsteemi tipptasemel membraanikiirte jaoturiga.



Funktsioonid

- Õhuke membraan

- Kõrge laserkahjustuse lävi

- Täpne jaotussuhe

- Lairiba jõudlus

- Ühtne jaotussuhe

- Tugev raam

- Madal lainefrondi moonutus

- Vastupidavad katted

- AR-kattega

- Suur selge ava

- Kompaktne ja kerge



Parameetrid

Tootenimi	Pellicle Beamsplitter
Pelliikuli paksus	2μm
Selge ava	90mm läbimõõt
Laseri kahjustuse lävi	>10kW/cm2
Lainepikkuste vahemik	400-1100nm
Jaotussuhe	50/50±1%
Edasikandumine	>90% 45 kraadise AOI juures
Peegeldus	>90% 45 kraadise AOI juures
Lainefrondi viga	<λ>
Pinnakvaliteet	40-20 Scratch-dig
Katte ühtlus	<1% across clear aperture
Tala kõrvalekalle	<5 arcsec
Keskkond	10-90% niiskus, mittekondenseeruv
Töötemperatuur	15 kraadi kuni 30 kraadi
Säilitustemperatuur	-10 kraadist kuni 55 kraadini
Paigaldamine	Pingutusevaba raam



Rakendused

- Voolutsütomeetria - Laserkiirte jagamine rakuanalüüsiks

- Bioimaging - Multifotonmikroskoopia, konfokaalne mikroskoopia

- Optogeneetika - neuronite sihtimine poolitatud laserkiirtega

- Pooljuhtide kontroll - Poolituslaser vahvli defektide analüüsiks

- Interferomeetria - tugikiirte genereerimine lainefrondi tuvastamiseks

- Optiline koherentstomograafia (OCT) - Pildistamise poolitav valgusallikas

- Kvantoptika - kiirte jagamine kvantpõimumise katseteks

- Lasermärgistus - laseri jagamine mitmeks kiireks

- Lidar - optiliste edastus- ja vastuvõtuteede loomine

- Optiliste parameetriliste ostsillaatorite (OPO) pumpamine - Poolituspumba laser

- Optilised lõksud - Kiire jagamine kaheks lõksuks

- Plasmoonika - Pinnaplasmonlainete põnevus ja analüüsimine



Mis on mikroskoobis pelliikuli kiirtejagaja?

Mikroskoobid toetuvad selgete ja täpsete kujutiste saamiseks kvaliteetsele optikale. Paljude täiustatud mikroskoopide keskmes on spetsiaalne optika, mida nimetatakse pelliikuli kiirtejagajaks. See uuenduslik komponent koosneb üliõhukesest membraanist, mis on vaid mõne mikroni paksune ja mis on paigaldatud jäigale raamile. Vaatamata oma gossamer välimusele, mängib pelliikuli kiirtejagaja väga olulist rolli.



Kiirjaoturi ülesanne on jagada valgustee kaheks haruks valgustamiseks ja pildistamiseks. Pelliikul süttib samaaegselt mõlemat pidi peaaegu võrdse heledusega, edastades ja peegeldades valgust minimaalse kaoga. See nutikas poolitamine maksimeerib valguskasutuse tõhusust, raiskamata tarbetult ühtegi footonit.



Erinevalt tavalistest klaaskiirejagajatest tekitab pelliikul tänu oma mikroskoopilisele paksusele lainefrondile tühiseid aberratsioone. Tulemuseks on terav ja moonutamata pilt okulaarist või detektorist. See ühtlane jõudlus kogu apertuuris muudab pelliikulikiire jagajad kvantitatiivseks mikroskoopiaks sobivaks.



Spetsiaalsete dielektriliste katetega saavad kihtide kiirtejagajad jaotussuhet peenhäälestada või konkreetseid lainepikkusi optimeerida täiustatud tehnikate, näiteks fluorestsentskujutise jaoks. Nende vastupidavus vibratsioonile ja termiliste läätsede artefaktidele parandab veelgi stabiilsust ja pildi täpsust.

Lõppkokkuvõttes saavutab peaaegu maagiline pelliikulite membraan seda, mida ükski tavaline optika ei suuda – näidiste samaaegne valgustamine ja pildistamine oivalise selguse ja tõhususega. See võimalus annab mikroskoopidele võimaluse uurida sügavamalt ja analüüsida mikroskoopilise maailma keerulisi saladusi üksikasjalikumalt.
